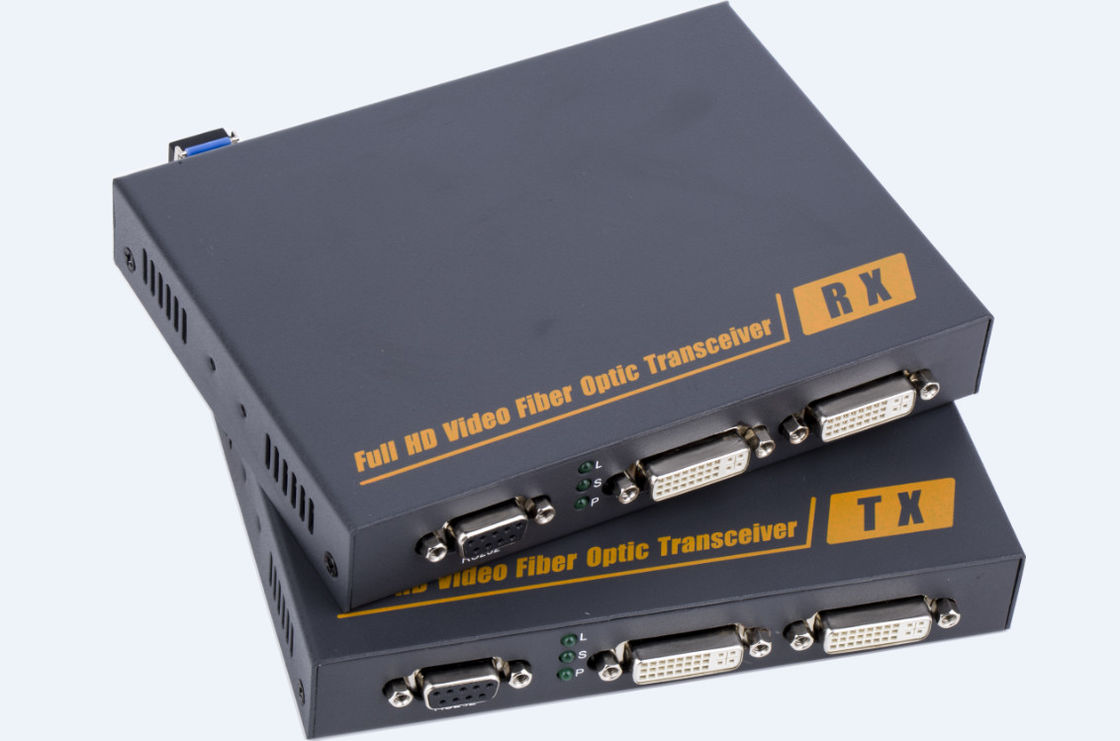

Suplemento de la fibra óptica de DVI con el modelo de SFP
1. descripción
El suplemento de la fibra óptica de DVI-D proporciona la extensión de las distancias largas de las señales de DVI sobre un cable de fribra óptica, él apoya la alta resolución hasta 1080P, transmisión de la copia de EDID, de la señal RS232 y función de salida local del transmisor. El suplemento puede utilizar para una amplia gama de usos que requieren la transmisión de larga distancia de la alta resolución con de alta calidad por su buena estabilidad y seguridad potente.
2. Características
l transmite las señales video de DVI hasta los 2km-10km sobre un cable de fribra óptica;
l resolución de vídeo de la ayuda hasta 1920* 1080P@60Hz;
l apoya la transmisión unidireccional de la señal RS232, velocidad uno mismo-adaptante;
l apoya la copia EDID, puede hacer juego mucho el dispositivo de exhibición bueno;
l salida del local del canal DVI de la ayuda una del transmisor;
l salida de dos vías de la ayuda DVI del receptor;
l conformidad con estándar de DVI 1,0 y de HDCP 1,2;
l alta compatibilidad, puede fuente del auto-partido y dispositivo de exhibición;
l sistema automático incorporado del ajuste, hace la imagen lisa, clara y estable;
l sistema de protección incorporado del ESD;
l simple instalar, plug and play;
3.Specifications
| Parámetro | Descripción | |
| Vídeo | Estándares | DVI 1,0; HDCP 1,2 |
| Reloj máximo del pixel | 165MHz | |
| Tarifa de datos máxima | 6.75Gbps | |
| Gama de la resolución | Hasta 1920X1200@60Hz | |
| Conector | DVI-D | |
| Impedancia | 100Ω | |
| RS232 | Interfaz | Zócalo DB9 |
| Dirección de la señal | Unidireccional | |
| Velocidad | Uno mismo-adaptante, máximo: 115200bps | |
| Bits de datos | 8 | |
| Fibra óptica | Interfaz | Modelo de SFP – conector del LC |
| Tipo de la fibra | unimodal | |
| Longitud de onda | 1310nm unimodal | |
| Ancho de banda del interfaz | 10Gbps | |
| Distancia de transmisión | Fibra unimodal: estándar los 2km; máximo el 10km | |
| Otro | Fuente de alimentación | El adaptador: DC 5V/2A |
| Disipación de poder | Max 5W | |
| Temperatura | Funcionamiento: -5℃ ~ +70℃ | |
| Humedad | Funcionamiento: el 5% ~ el 90% | |
| Dimensión | 165*80*30m m | |
| La garantía | 1 año libera la garantía | |
4.Panel

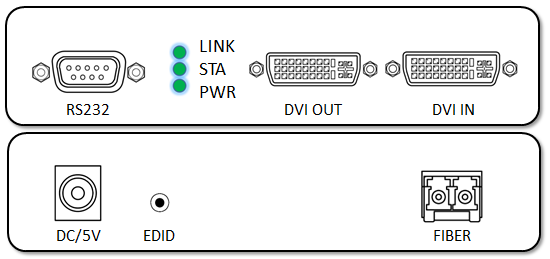

Transmisor:

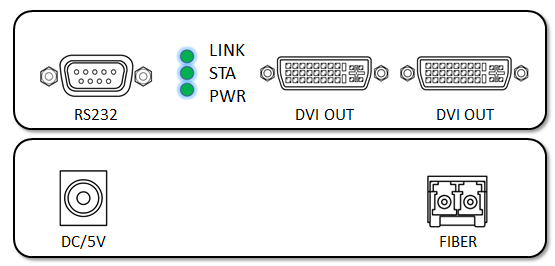

Receptor:
| Nombre de puerto | Descripción |
| DVI IN/OUT | Entrada-salida de la señal de DVI |
| EDID | El botón de EDID, presiona 3 segundos para copiar EDID del dispositivo de exhibición |
| RS232 | Zócalo DB9 |
| DC/5V | Zócalo del adaptador |
| Fibra | Modelo de SFP --- Conector del LC |
| Indicador del LED | Descripción |
| VÍNCULO | Indicador de fibra óptica de la conexión de la señal |
| STA | Indicador de la conexión de la señal video |
| PWR | Indicador de poder del sistema |
5. Lista del paquete
l transmisor de fibra óptica de DVI .......... 1 PC
l receptor de fibra óptica de DVI ................ 1 PC
l módulo TX/RX de la fibra óptica ............... 1 sistema
l adaptador .................................. 2 PC
l manual del usuario ..................................... 1 PC
6. Instalación
1) Conecte las fuentes de alimentación proporcionadas de DC/5V con el zócalo de poder del transmisor y del receptor,
2) Conecte un cable DVI entre el puerto de entrada de DVI de transmisor y el puerto de salida de DVI de la fuente de vídeo,
3) Conecte el puerto de salida de DVI de receptor con el dispositivo de exhibición con el cable DVI,
4) Conecte el puerto óptico del transmisor con el puerto óptico del receptor usando un cable de fribra óptica.
7. Diagrama
