| 4A B que construye el distrito Shenzhen, China, 518126 de Gushu Xixiang Baoan del parque industrial de Zhuao | info@newbridge.com.cn |
 |
| Lugar de origen: | Shenzhen, China |
| Nombre de la marca: | NEWBRIDGE |
| Certificación: | FCC,CE |
| Número de modelo: | ND-8010HDL |
| Cantidad de orden mínima: | 1PC |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | el embalaje se puede hacer por el cliente pedido, utilizado generalmente en cartón |
| Tiempo de entrega: | Según el quantiy y el almacenamiento, 3-4 días laborables después del pago |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | Según los diversos productos, la salida mensual es diferente |
| modelo: | ND8010HDL | Tipo de la señal: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
|---|---|---|---|
| Temperatura de funcionamiento: | 0°C ~ 60°C/32°F ~ 140°F | Fuente de alimentación: | 5~24DC |
| Temperatura de almacenamiento: | -30°C ~ 70°C/-22°F ~158°F | Dimensión: | 110x 48 X.25 milímetro/4,33 x 1,89 x 0,98 avanza lentamente |
| Resaltar: | HDMI al convertidor del SDI,hdmi al convertidor del sdi del hd |
||

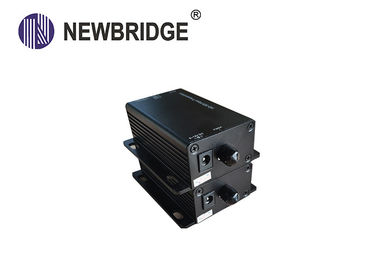

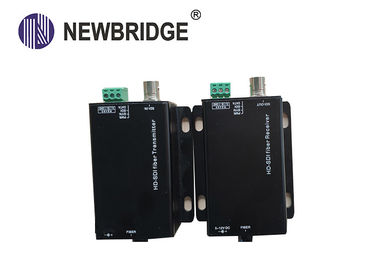

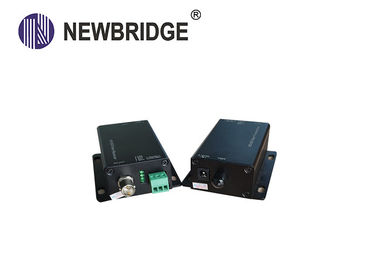

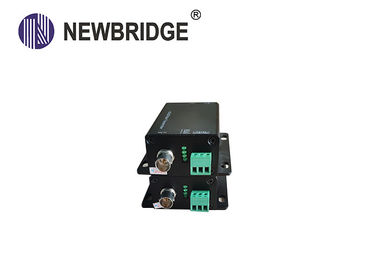

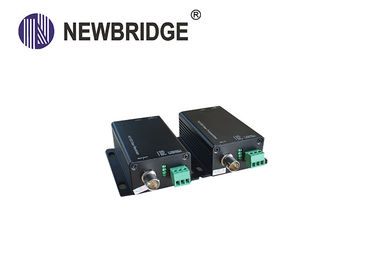

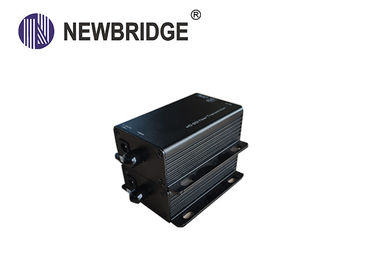

Mini tipo transmisor-receptor óptico del convertidor de HD SDI con solo modo de la sola fibra
1. Descripción
El transmisor-receptor óptico de Newbridge® ND8010HDL HD-SDI es un mini tipo transmisor-receptor óptico de HD-SDI. Es un dispositivo de transmisión perfecto y económico para transmitir el vídeo de HD/HD-SDI, el audio integrado y los datos RS485 vía fibroóptico.
El transmisor se utiliza como envío del extremo, receptor se utiliza como lado receptor. apoya al estándar de SMPTE292M, de SMPTE259M, así como formato digital a la señal de DVB-ASI (EN50083-9) TV.
|
ND8010HDL |
l vídeo de la ayuda 1channel HD-SDI integró la señal audio vía fibra l SD, auto-detección de HD, apoyó tarifa de transmisión a partir de 270 Mbit/s a 1.485G bit/s l distancia de transmisión está de 0km a 80KM vía fibra con varios modos de funcionamiento o fibra del solo modo. l apoya SMPTE los 259M (1.485Gbps), SMPTE los 259M (270Mbps), y DVB-ASI l función del plug and play de la ayuda
|
diagrama 2.Application
3. Especificaciones
| Modelo | Transmisor óptico y receptor de HD-SDI |
| Cantidad/tipo | Solo modo, sola fibra |
| Max. Distance | los 0m-20Km (los 40km/60km opcionales) |
| Conector | FC |
| Longitud de onda | 1310nm/1550nm |
| Poder transmitido | -10dbm~-3dbm |
| Sensibilidad de recepción máxima | <-34dbm> |
| Tipo de la señal | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
| Formato de la entrada de la ayuda |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| Estándar video | SMPTE los 292M y SMPTE los 259M |
| Comm de los DATOS. método | RS - 485/semidúplexes |
| Fuente de alimentación | 5~24DC |
| Consumo de energía | 3~5 vatios |
| Temperatura de funcionamiento | 0°C ~ 60°C/32°F ~ 140°F |
| Temperatura de almacenamiento | -30°C ~ 70°C/-22°F ~158°F |
| Humedad relativa | Derecho del 20~90% (No-condensación) |
| Dimensión | 110x 48 X.25 milímetro/4,33 x 1,89 x 0,98 avanza lentamente |
| Peso | 220g (Tx y Rx) |
4. Información de la orden
| Número de parte | Descripción del producto | Unidad |
| ND-8010HDL-Tx | Óptico-transmisor de HD-SDI | PC |
| ND-8010HDL-Rx | Óptico-receptor de HD-SDI | PC |
